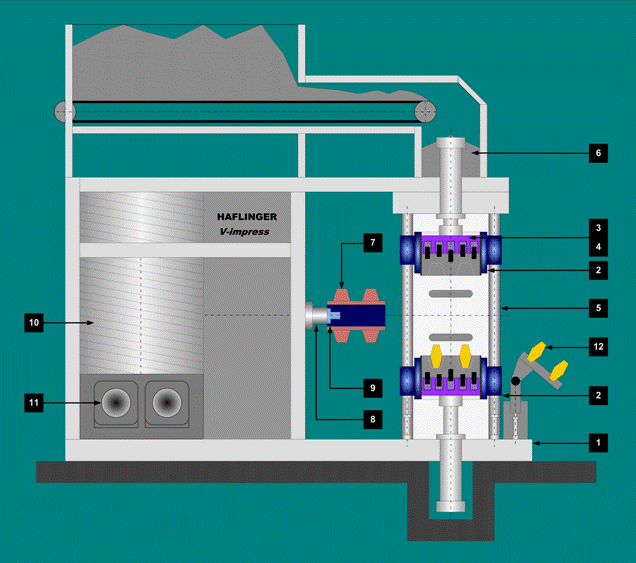

HAFLINGER V-impress Schematischer Aufbau - Formautomat 5 Zentrales Führungssystem für obere- und untere Presseinheit sind Voraussetzung für versatzfreien Guss. 6 Formsand-Dosierbehälter mit speziell angeordneten Düsenfeldern für das Fluidisieren des Formstoffes vor dem Einschießen in die Formkammer. 7 Horizontale Modelleinrichtung zur Verwendung klassisch 2-teiliger Modell- platten. Ausgestattet mit Modell-Schnell- wechseleinrichtung, Abblas-/ Sprüh-Ein- richtung und Modellplattenheizung. Im Zusammenwirken mit den hydraulischen Presseinheiten werden die Modellplatten aktiv in beide Formhälften einpresst, wodurch Modellplatten seitig eine hohe Konturen- schärfe und Formhärte erzielt wird. (V-impress) 8 Verschleißarmes Führungsrohr strömungsoptimiert für Hochvakuum, als Verbindung zwischen Modelleinrichtung und Vakuumeinheit. 9 Vakuum-Schussventil mit geringem Strömungswiderstand für hohe Sand Vorverdichtung beim Einschießen des Formsandes. 1 Verwindungssteifer Maschinenrahmen 2 Oberer- und Unterer Formkasten für hohe Formqualität in Werkzeug maschinen Präzision bearbeitet und mit verschleißfesten Kammerplatten ausge- kleidet. Optimales Sand / Guss  Verhältnis durch variable Verstellung der oberen und unteren Formballen Höhe. 3 Hydraulische Presseinheiten für hydro-dynamische Endverdichtung. Variable Pressdrücke ermöglichen maxi- male Gasdurchlässigkeit der Sandformen. 4 Vielstempel-Presshaupt (optional) mit getrennt einstellbarer Presskraft der einzelnen Stempelkreise ermöglicht eine gleichmäßige Endverdichtung, selbst bei komplexen Formkonturen. 10 Zyklon-Vakuumanlage mit selbstreinigender mehrstufiger Filtereinheit. 11 Drehschieber-Vakuumpumpen umweltfreundlich, wartungsarm, mit Standby Funktion und hohem Wirkungsgrad. 12 Automatischer Kerneinleger für präzise fehlerfreie Positionierung der Kerne, sowie höherer Produktivität bei kernintensivem Guss.
